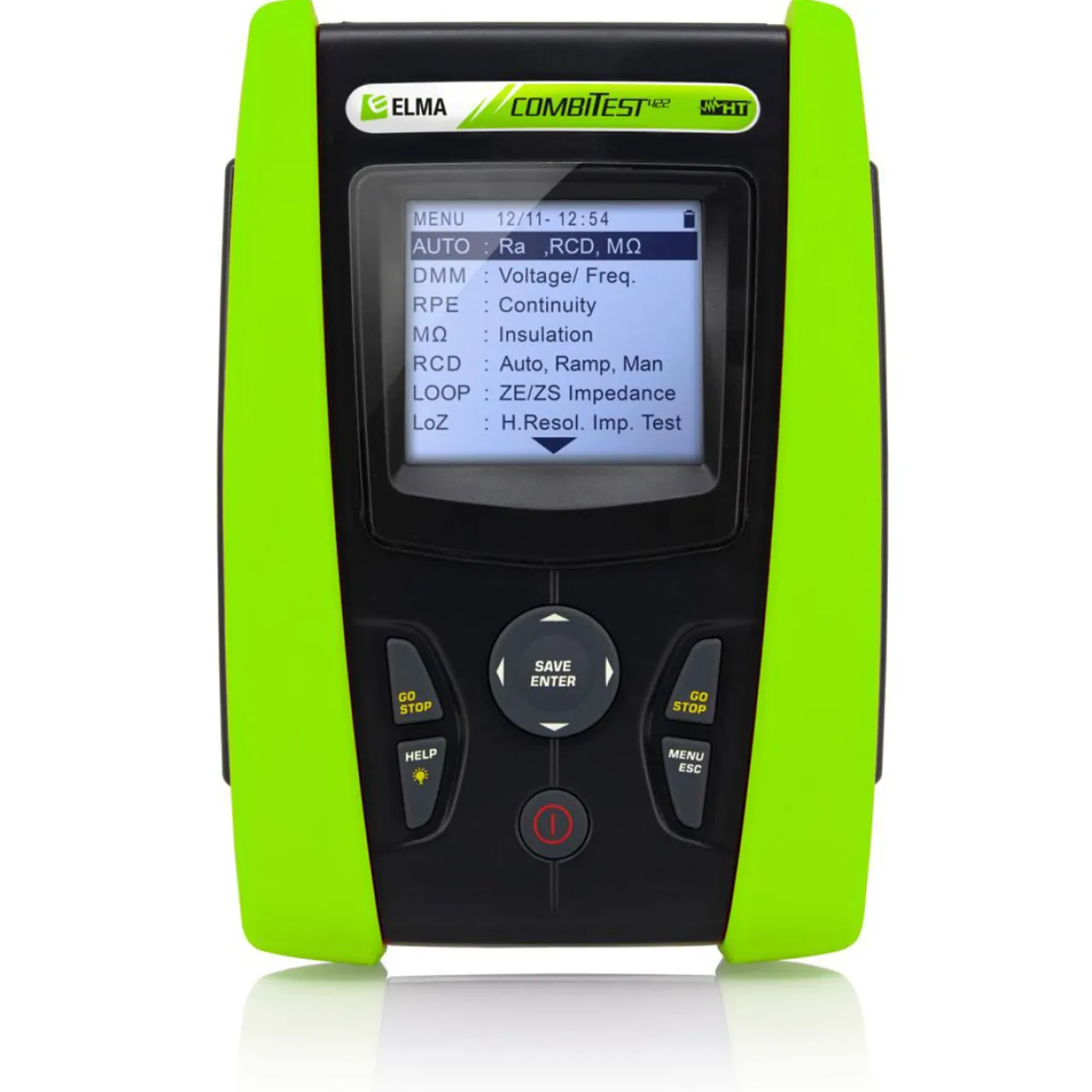

Elma Instruments Combitest 422

Installationstest, verifikation vid driftsättning, slutkontroll, kärt barn har många namn. I grund och botten handlar det om att testa våra elinstallationer, och leverera ett säkert arbete. HT Combitest 422 är det senaste instrumentet för enkel installationstest. Här har man inte 1000 inställningsmöjligheter, men med ett överskådligt mätminne för dokumentation. Men Combitest 422 har trots det mycket att komma med. Alla nödvändiga tester för slutkontroll, inklusive t.ex. test av jordfelsbrytare typ B och beräkning av spänningsfall, som normalt bara finns i de stora modellerna.

En helt ny och extremt klar display, med svart skrift på vit bakgrund, vilket ger lättare avläsning under alla förhållanden. Dessutom ger Combitest 422 dig möjlighet till 10A kontinuitetstest (tillbehör) med 4-ledartest, för noggrann mätning av små resistanser eller där det är skärpta krav i t.ex. medicinska installationer.

Med sin kompakta storlek och extremt tydliga display med svart text på vit bakgrund, är Combitest 422 perfekt för snabba och enkla tester, och användarvänligheten är i topp med anslutningsdiagram direkt på skärmen. Instrumentet klarar alla nödvändiga mätningar, bl.a:

– Lågohmsmätning med 200mA – för mätning på skyddsledare.
– Isolationstest 50, 100, 250, 500 och 1000V – för mätning av isolationsresistans.
– Loop-/slingimpedans fas/fas, fas/nolla och fas/jord, med direkt visning i ohm och beräkning av kortslutningsström i A och kA. För att bestämma Ik min och Ik max.
– Med adapter IMP 57 kan man mäta låga impedanser i mΩ och höga kortslutningsnivåer upp till 100kA (tillbehör).
– Testar alla typer av JFB, typ A, B, AC och selektive, 0/180° och visar direkta frånkopplingstid, frånkopplingsström, Ub/beröringsspänning och jordmotstånd.
– 2-poligt övergångsmotstånd till jord.
– Direkt mätning av spänningsfall.
– Mäter spänning, frekvens samt fasrotation.
– Minne för 999 mätningar.
– Optisk USB port för PC-kommunikation och svensk programvara med exportmöjligheter till t.ex. Excel (tillbehör).

Combitest 422 levereras inkl. väska, testledningar, krokodilklämmor och manual. Uppfyller IEC 61010-1 KAT IV 300V.

Tekniska Data:
– 2-poligt jordmotstånd
– Mätområde: 0-20-200-2000-3000Ω;
– Upplösning: 0,01-0,1-1Ω;

Kortslutningsström/Loopimpedans
– Motstånd: 0-10-200Ω;,
– Upplösning: 0,01-0,1 Ω;
– Kortslutningsström: 0-24,4kA

Isolationsmätning
– Mätområde: 0-20-100-200-1000MΩ;
– Upplösning/Mätström: 0,01-0,1-1MΩ;
– Testspänning: 50-100-250-500-1000V

Lågohmsmätning
– Område: 0-20-100Ω;
– Upplösning: 0,01-0,1Ω;

JFB typ A, B, AC och selektiva
– Märkström: 6, 10, 30, 100, 300, 500, 650, 1000mA
– Frånkopplingstid: 0-1000ms

Generellt
– Spänning: 15-460V
– Frekvensområde: 47-64Hz
– Minne: 999 platser
– Batterier: 6×1,5V LR06 (Exkl.)
– Mått: 225x165x105 mm
– Vikt: 1,2 kg
